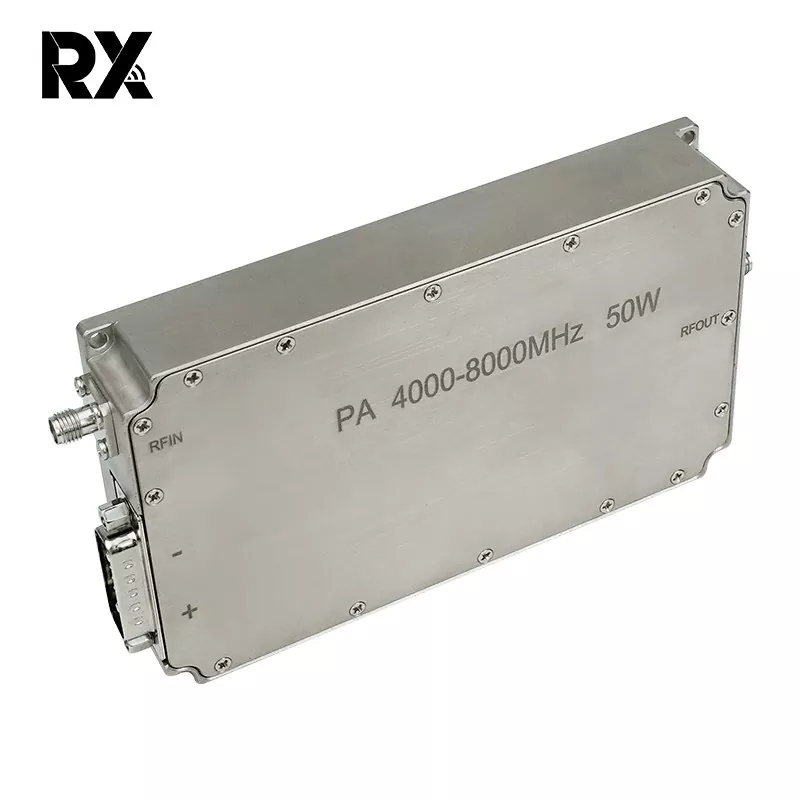

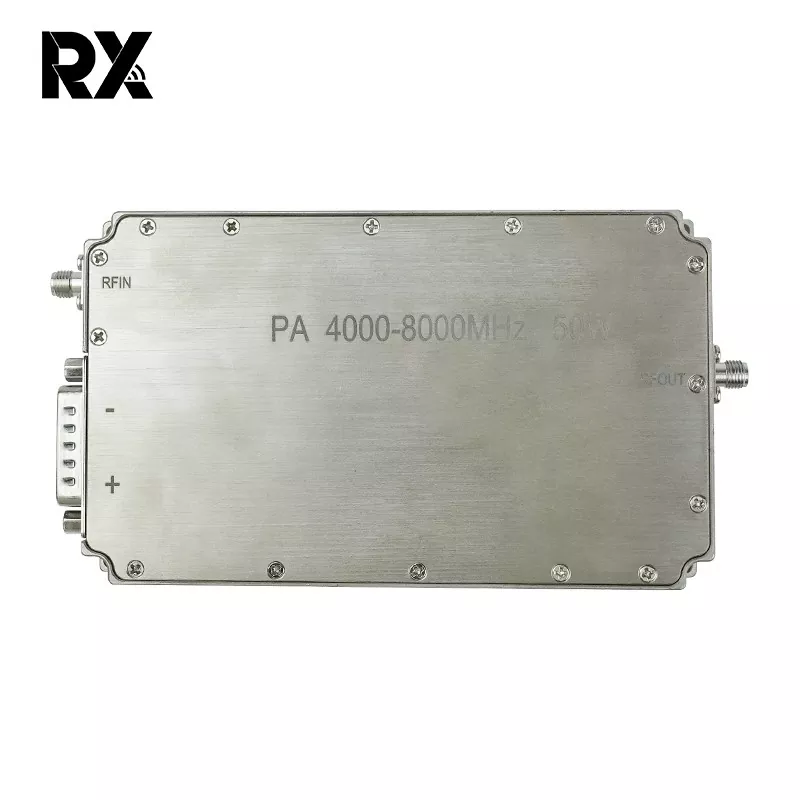

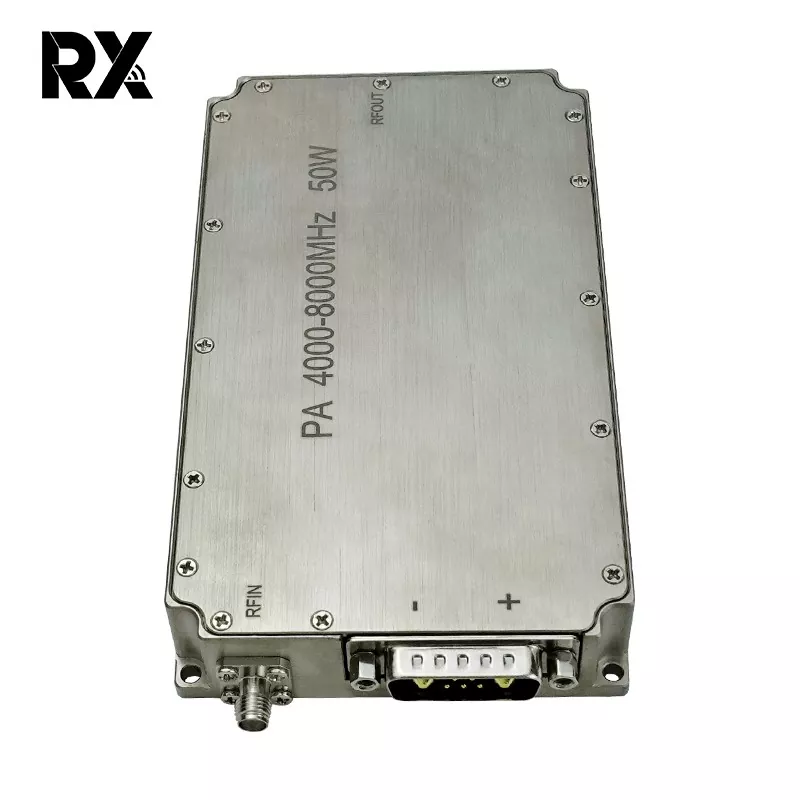

Sistem RF Penguat Kuasa Ultra-Wideband C-Band 4-8 GHz 50W

Penguat kuasa jalur lebar 50W ini ialah modul RF berprestasi tinggi yang direka untuk aplikasi yang memerlukan kuasa keluaran yang mantap merentasi julat frekuensi 4GHz hingga 8GHz. Menggunakan teknologi GaN (Gallium Nitride) termaju, ia memberikan ketumpatan kuasa tinggi, kecekapan yang sangat baik, dan kelinearan yang boleh dipercayai melalui lebar jalur serta-merta yang luas. Penguat direka bentuk untuk kestabilan, ketahanan dan prestasi yang konsisten dalam persekitaran yang mencabar.

Hantar Pertanyaan

Penerangan Produk

Ciri-ciri Utama

Prestasi Jalur Lebar: Beroperasi dengan lancar merentasi spektrum penuh 4GHz hingga 8GHz (C-Band) tanpa memerlukan penukaran jalur.

Kuasa Output Tinggi: Menyampaikan kuasa keluaran tepu biasa 50 Watts (47dBm) minimum merentasi jalur.

Keuntungan Tinggi: Mempunyai keuntungan isyarat kecil biasa sebanyak 50dB (minimum), memastikan penguatan isyarat berkesan daripada sumber kuasa rendah.

Kerataan Keuntungan Cemerlang: Mengekalkan kerataan keuntungan unggul biasanya ±1.5dB pada keseluruhan julat frekuensi untuk prestasi seragam.

Kecekapan Tinggi: Menggabungkan reka bentuk kecekapan tinggi, biasanya mencapai 30% Kecekapan Ditambah Kuasa (PAE), mengurangkan beban terma dan penggunaan kuasa DC.

Prestasi Linear Teguh: Menawarkan titik mampatan 1dB tinggi (OP1dB) biasanya > 47dBm, menyokong penguatan linear dan tepu untuk pelbagai skema modulasi.

Perlindungan & Kawalan Bersepadu: Termasuk ciri keselamatan yang komprehensif: Perlindungan Voltan Terbalik, Penutupan Suhu Terlebih dan Output Overload / Perlindungan VSWR. Antara muka analog standard untuk kawalan bias, dayakan/lumpuhkan (TTL) dan pemantauan status.

Pengurusan Terma: Direka dengan sistem penyejukan plat asas yang cekap untuk memastikan operasi yang boleh dipercayai di bawah keadaan beban penuh. Julat suhu kes operasi: -40°C hingga +85°C.

Pembinaan Lasak: Ditempatkan dalam bungkusan logam yang teguh dan tertutup rapat untuk perisai unggul dan daya tahan alam sekitar, sesuai untuk aplikasi ketenteraan, aeroangkasa dan industri.

Tidak.	Penerangan	Simbol	Min	Taip	Maks	Unit	Teguran
1.	Kekerapan Operasi	BW	4000		8000	MHz
2.	Kuasa Input	Pin		0		dBm
3.	Kuasa Keluaran CW	Psat	47	48.5	49.5	dBm	Gelombang Berterusan
4.	Keuntungan Kuasa	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Kuasa Mendapat Kerataan	△Gp		±1.5		dB	@ Pin=0 dBm
6.	SignalGain Kecil	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Kerataan SignalGain Kecil	△G		±2		dB	@ Pin=-5dBm
8.	Kerugian Pulangan Masukan	S11		-15		dB
9.	Voltan Kendalian	Vdc	28	28	32	V
10.	Penggunaan Semasa	A		6	8	A	@ Pout=50~90W
11.	Suhu Bekerja		-40℃~+50℃
12.	Input Penyambung RF		SMA, Perempuan
13.	Output Penyambung RF		SMA, Perempuan
14.	Berat badan			0.439	0.50	Kg
15.	PanjangLebarTinggi		1348022			mm
16.	Kuasa Input	PinMax	-5		5	dBm

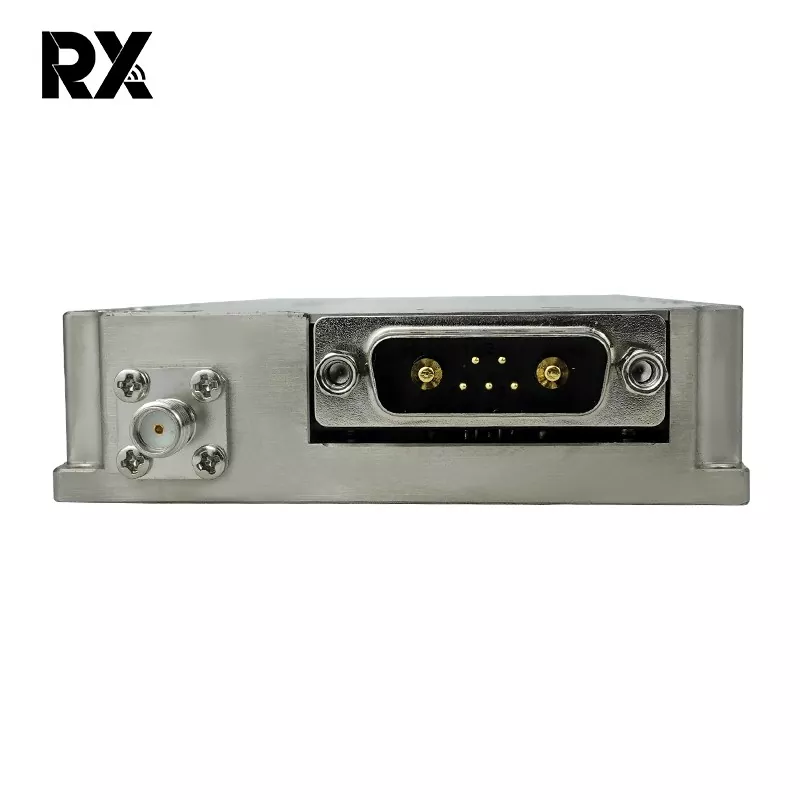

17.	Definisi Antara Muka (7W2 Perempuan)	VDD	A1	tanah
		GND	A2	28Vdc
		Rasa Semasa	1	Voltan analog berbanding dengan arus Modul@100mV/A
		Temp Sense	2	Voltan analog berbanding dengan Modul'sTemperature@10mV/℃
		Dayakan	3	Penguat Dayakan			Penguat Dayakan: Logik TTL Tinggi（3.3V）（Ditarik Secara Dalaman-Rendah）
		GND	4	tanah
	Dimensi keseluruhan	Nota: 1、 Dimensi keseluruhan adalah untuk rujukan sahaja； 2、 Saiz boleh ditambah atau dikurangkan dengan sewajarnya mengikut keperluan pelanggan； 3、 Kedudukan antara muka input, antara muka output dan antara muka bekalan kuasa boleh ditukar mengikut keperluan sebenar pelanggan;
