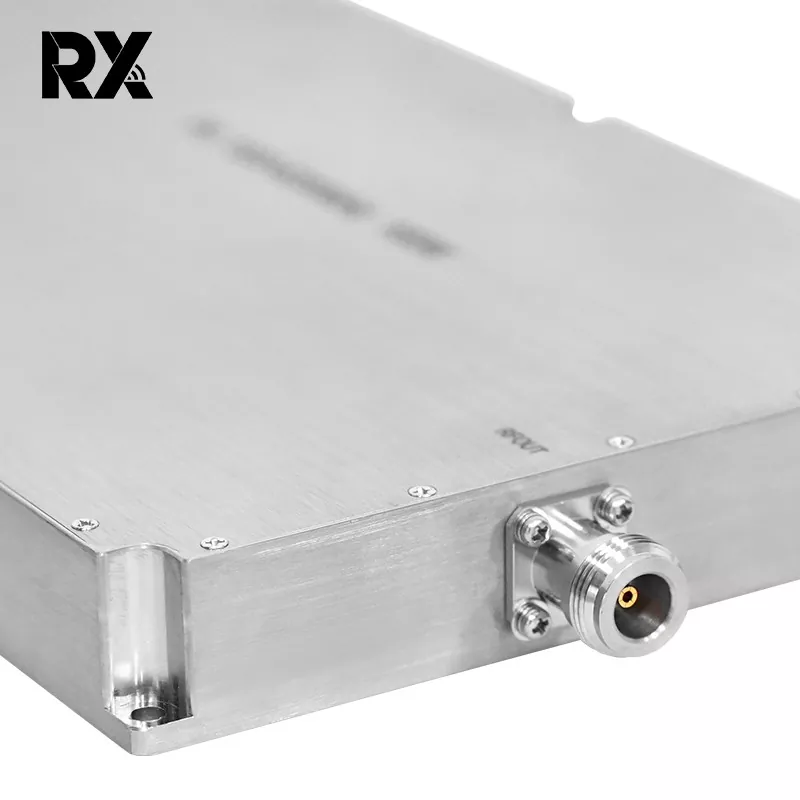

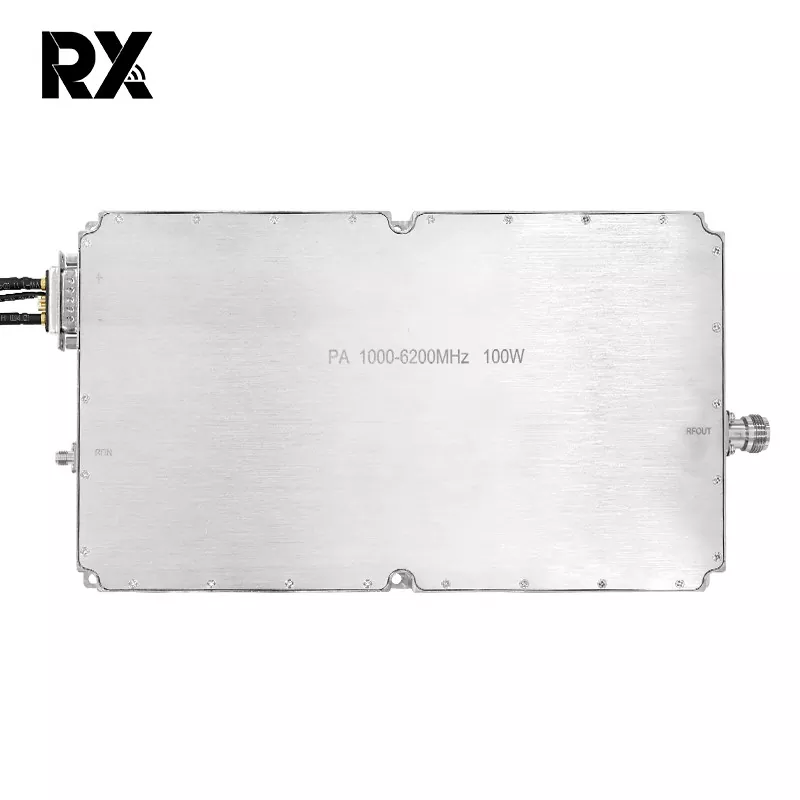

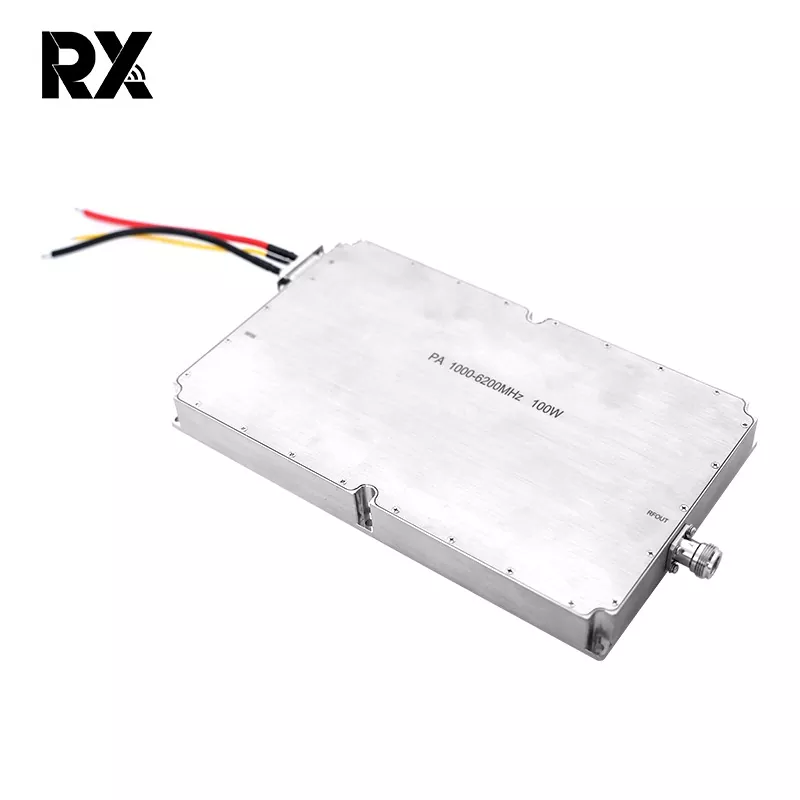

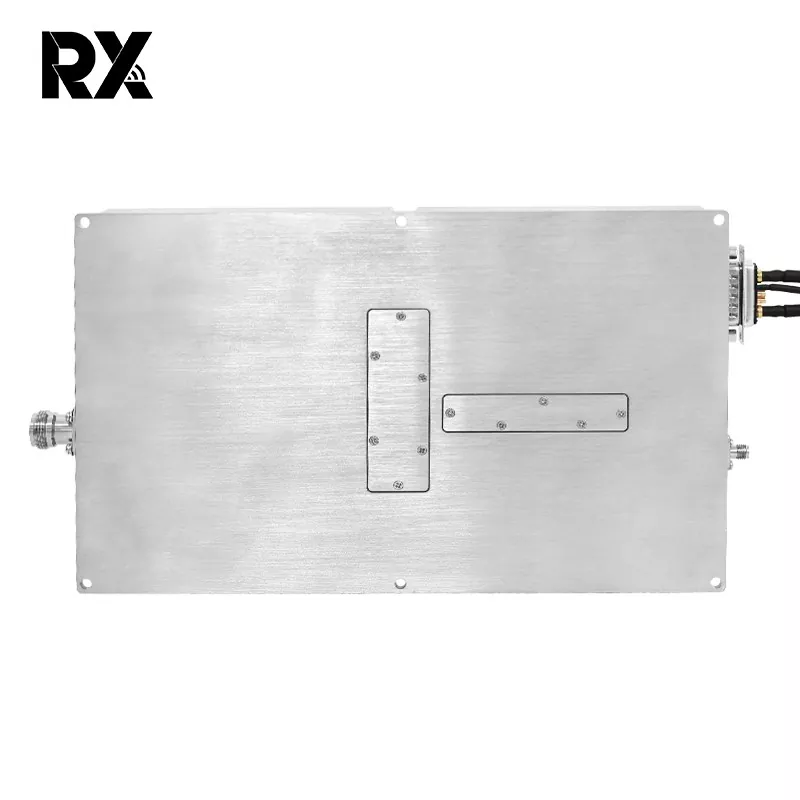

Penguat Kuasa 100W Kuasa Tinggi Ultra-Wideband 1000-6000MHz

Ultra-Wideband 1000-6000MHz High-Power 100W Power Amplifier ialah modul RF. Satu modul boleh meliputi 1–6 GHz, menghapuskan keperluan untuk litar pensuisan berbilang jalur tradisional, dengan ketara mengurangkan saiz dan kerumitan sistem. Sesuai untuk senario yang melibatkan ketangkasan frekuensi, lompat frekuensi atau gangguan jalur lebar.

Hantar Pertanyaan

Penerangan Produk

Penguat Kuasa 100W Kuasa Tinggi Ultra-Wideband 1000-6000MHz

Modul ini menggunakan teknologi GaN, mencapai 30% kurang pelesapan haba daripada LDMOS pada kuasa 100W yang setara, mencapai kuasa tinggi sebenar dan pelesapan haba rendah, sekali gus memanjangkan jangka hayat modul. Tambahan pula, kami telah menambah perlindungan suhu, perlindungan beban, perlindungan voltan lampau, dan perlindungan overdrive pada papan litar, menghapuskan keperluan untuk fungsi perlindungan luaran dan meningkatkan kecekapan operasi.

Tidak seperti frekuensi jalur sempit konvensional, jalur ultra lebar (1000-6000MHz) menuntut standard kualiti teknikal dan komponen yang lebih tinggi untuk mencapai ciri jalur lebar ultra lebar, berkuasa tinggi dan kebolehpercayaan tinggi. Penguat kuasa Ultra-Wideband 1000-6000MHz 100W telah menunjukkan prestasi cemerlang dalam komunikasi berbilang jalur moden, ujian EMC, peperangan elektronik dan sistem anti-dron.

Spesifikasi Penguat Kuasa 1000-6200MHz100W（TC=25℃）

Tidak.	Penerangan	Simbol	Min	Taip		Maks	Unit	Teguran
1.	Kekerapan Operasi	BW	1000			6200	MHz
2.	Kuasa Input	Pin		2			dBm
3.	Kuasa Keluaran CW	Psat	50.5	51		52.5	dBm	Gelombang Berterusan
4.	Keuntungan Kuasa	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Kuasa Mendapat Kerataan	△Gp		±1.5			dB	@ Pin=2 dBm
6.	Kerugian Pulangan Masukan	S11		-15			dB
7.	Voltan Kendalian	Vdc	28	28		32	V
8.	Penggunaan Semasa	A		17		21.5	A	@ Pout=110~180W
9.	Input Penyambung RF		SMA, Perempuan
10.	Output Penyambung RF		N, Perempuan
11.	Berat badan			1.9		2	Kg
12.	PanjangLebarTinggi		25015025			mm
13.	Kuasa Input Maks	PinMax	≤10			dBm

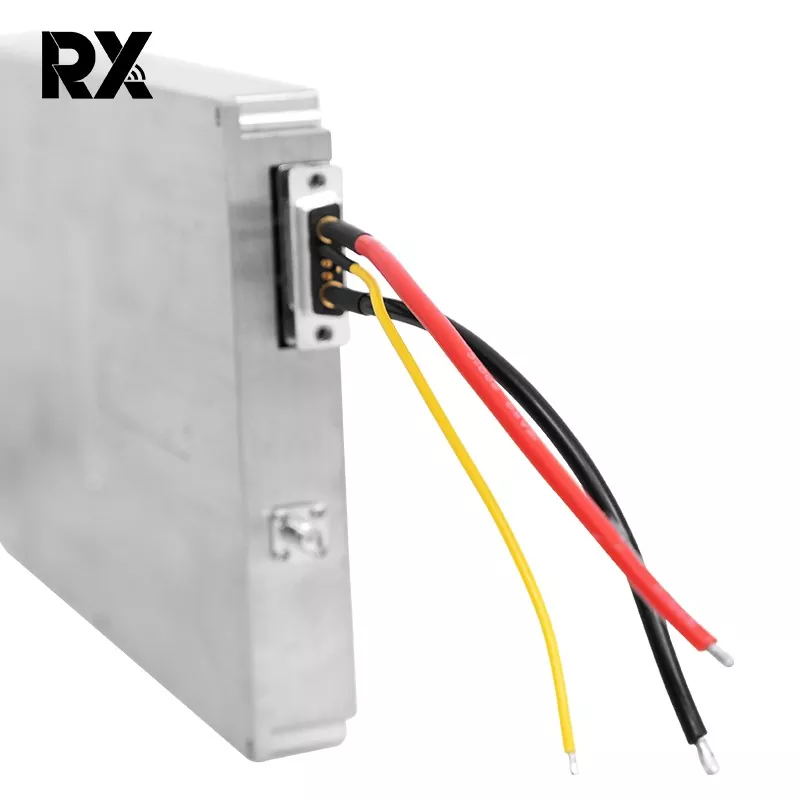

14.	Definisi Antara Muka (7W2 Perempuan)	VDD	A1		28Vdc
		GND	A2		tanah
		Perlindungan arus lebih	2		Operasi biasa: 0V Perlindungan arus lebih:+5V			Perlindungan arus lebih@25A
		Perlindungan lebih suhu	2		Operasi biasa: 0V Perlindungan lebih suhu:+5V			Terlebih suhu
		Dayakan	3		5V~Vdd:HIDUP 0V: MATI			perlindungan@100℃
		GND	4		tanah
		negeri	5		Operasi biasa: 0V Perlindungan keadaan:+5V
