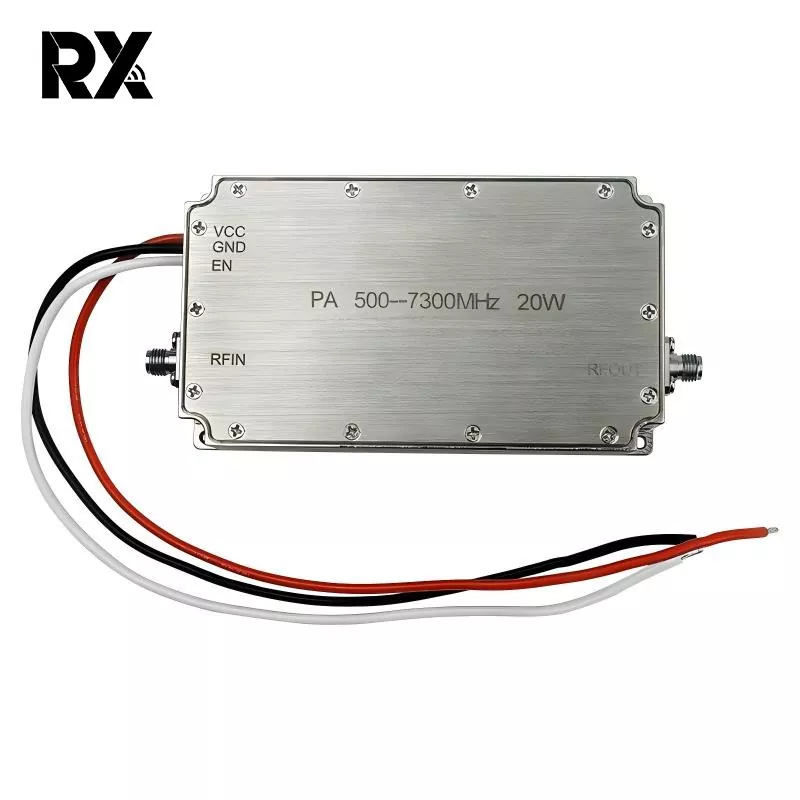

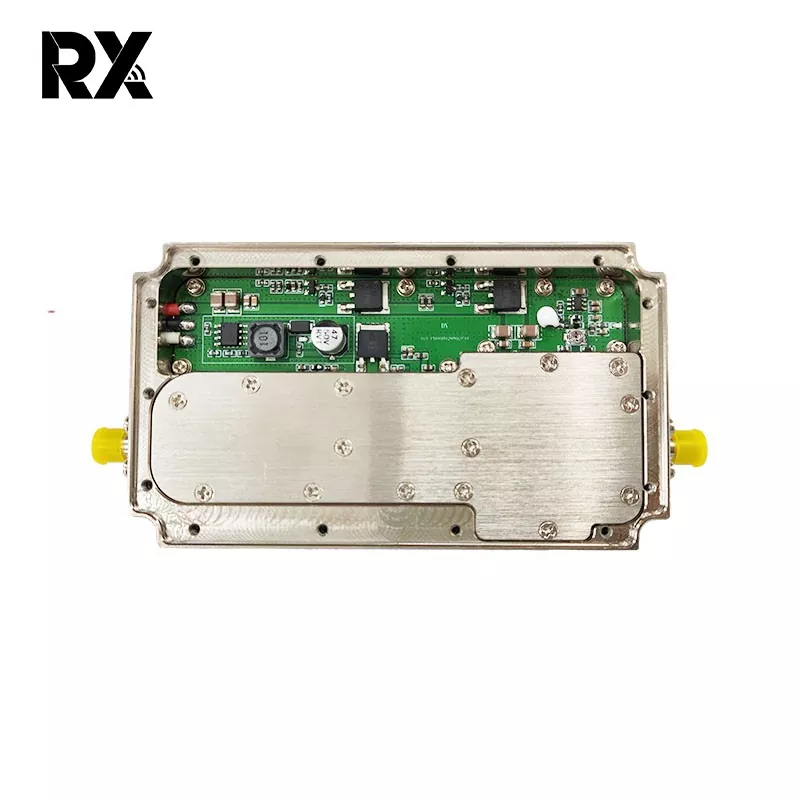

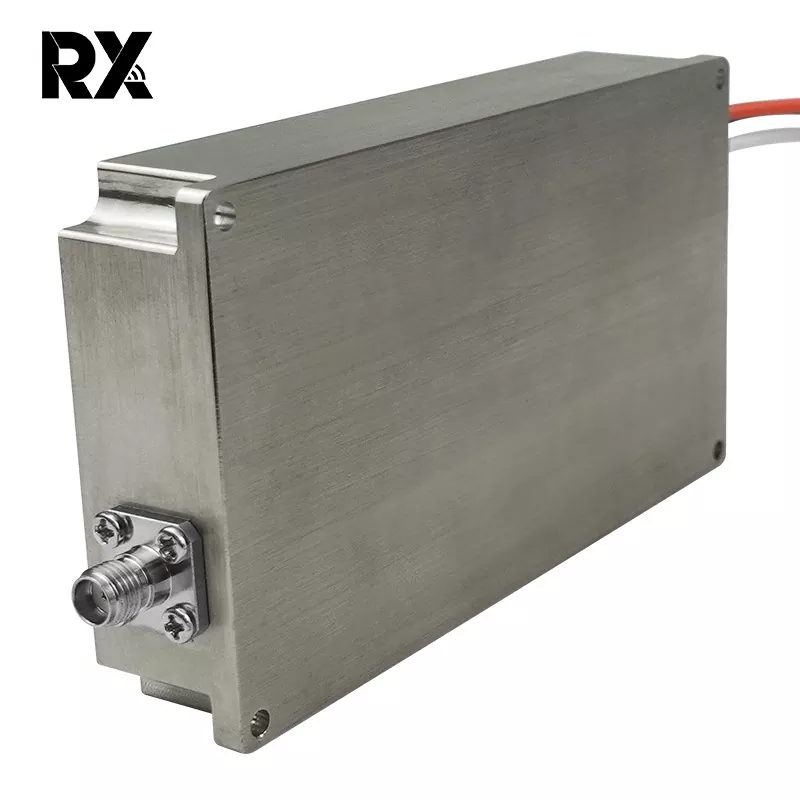

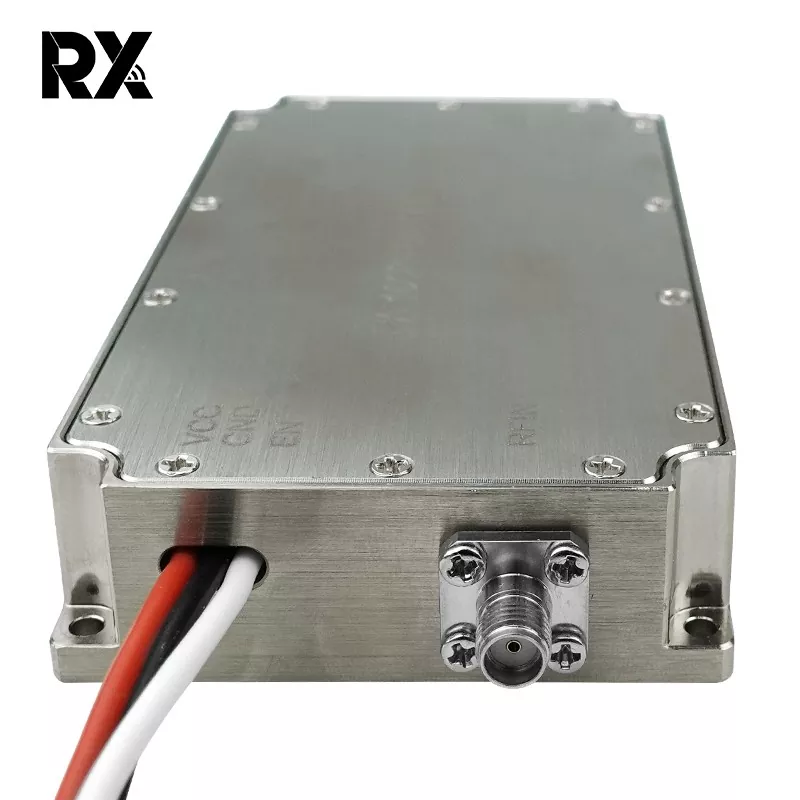

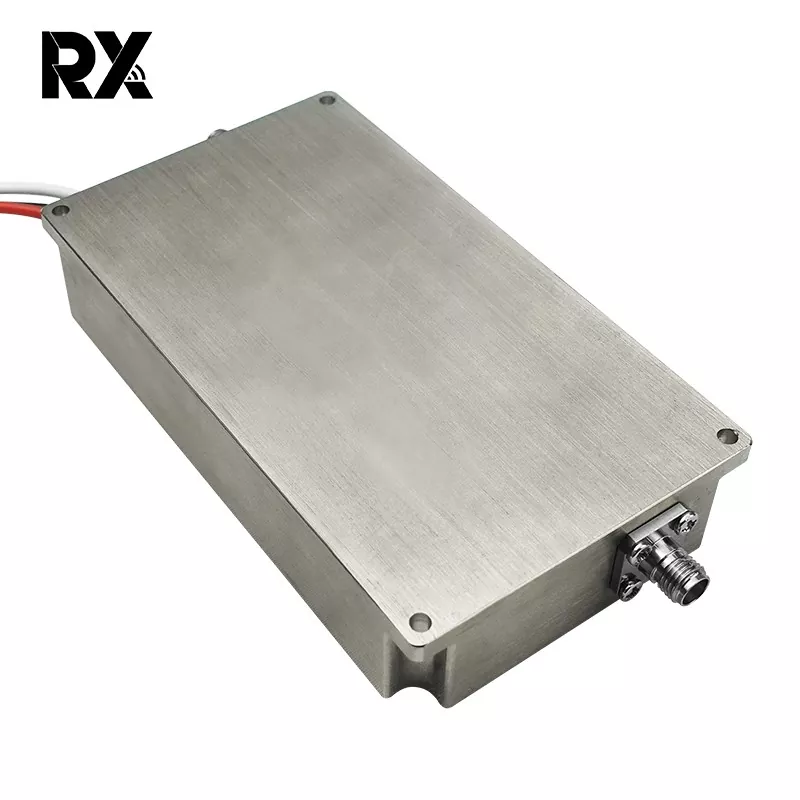

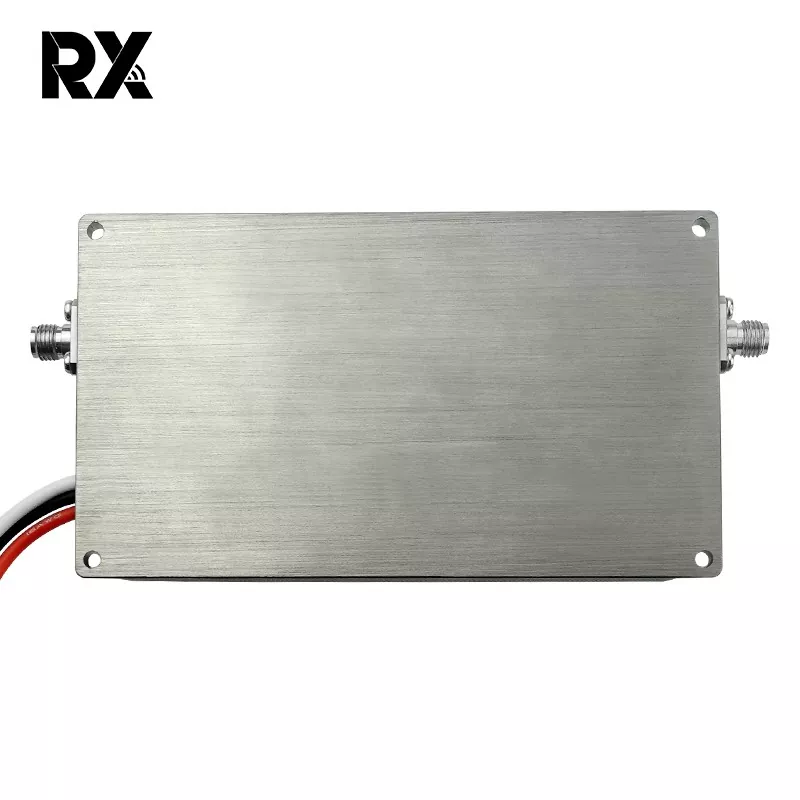

Penguat Kuasa Jalur Lebar Ultra 20W 500-7300MHz

Ini ialah Penguat Kuasa Ultrawideband 20W 500-7300MHz No-signal-sourcue. Ia memainkan peranan penting dalam penghantaran kuasa dan perlindungan talian dalam sistem. Walaupun ia tidak memberikan keuntungan sendiri, ia boleh melemahkan, memadankan atau mengasingkan isyarat berkuasa tinggi dengan tepat sehingga 20W dalam lebar jalur ultralebar 500 MHz-7.3 GHz.

Hantar Pertanyaan

Penerangan Produk

Kelebihan Utama:

Cip penguat kuasa 20W 500-7300 MHz ini meliputi 500-7300 MHz, serentak meliputi L, S, C dan sebahagian daripada jalur X, membolehkan berbilang kegunaan dalam satu cip. Ini mengurangkan bilangan komponen pemisah frekuensi, sekali gus memampatkan saiz dan menjimatkan kos. Ia memudahkan pertukaran antara jalur gangguan, menghapuskan keperluan untuk sumber isyarat luaran dan antena. Satu cip jalur lebar boleh mengendalikan gangguan daripada frekuensi rendah, jalur konvensional, kepada frekuensi tinggi.

Fungsi Teras:

Dalam pautan transceiver jalur lebar, ia menyandarkan kuasa pemacu 20W yang melebihi had peringkat sebelumnya ke tahap yang boleh dikendalikan oleh cip seterusnya, menghalang LNA/pencampur berikutnya daripada dimampatkan atau hangus. Menahan kuasa serta-merta ≥ 20 W. Apabila kuasa pantulan berlaku disebabkan oleh ketidakpadanan antena atau litar terbuka pada peringkat seterusnya, penguat kuasa 500-7300 MHz 20W ini menyerap/melemahkan tenaga yang dipantulkan untuk melindungi transistor kuasa pada peringkat sebelumnya.

Penguat kuasa ini, yang dimasukkan di antara dua peringkat penguat kuasa, boleh mengurangkan kehilangan pulangan sebanyak 3-6 dB, mengurangkan pantulan antara peringkat, menyekat ayunan diri dan menambah baik pengasingan antara peringkat.

Spesifikasi Penguat Kuasa Jalur Lebar Ultra 20W 500-7300MHz（TC=25℃）

Tidak.	Penerangan	Simbol	Min	Taip		Maks	Unit	Teguran
1.	Kekerapan Operasi	BW	500			7300	MHz
2.	Kuasa Input	Pin		0			dBm
3.	Kuasa Keluaran CW	Psat	42.5	43		44	dBm	Gelombang Berterusan
4.	Keuntungan Kuasa	Gp		43			dBm	@ Pin=0 dBm
5.	Kuasa Mendapat Kerataan	△Gp		±1.5			dB	@ Pin=0 dBm
6.	Kerugian Pulangan Masukan	S11		-15			dB
7.	Voltan Kendalian	Vdc	24	30		36	V
8.	Penggunaan Semasa	A		2		3	A	@ Pout=10~15W
9.	Input Penyambung RF		SMA, Perempuan
10.	Output Penyambung RF		SMA, Perempuan
11.	Berat badan			0.278		0.3	Kg
12.	PanjangLebarTinggi		1056020			mm
13.	Kuasa Input Maks	PinMax	≤10			dBm
14.	Definisi Antara Muka	VDD	A1		24Vdc
		GND	A2		tanah
		Dayakan	1		5V~Vdd:HIDUP 0V: MATI
	Dimensi keseluruhan	Nota: 1、 Dimensi keseluruhan adalah untuk rujukan sahaja； 2、 Saiz boleh ditambah atau dikurangkan dengan sewajarnya mengikut keperluan pelanggan； 3、 Kedudukan antara muka input, antara muka output dan antara muka bekalan kuasa boleh ditukar mengikut keperluan sebenar pelanggan;
	Dimensi keseluruhan

Keluk prestasi (sampel diukur sebenar, 25 °C, 28 V)

Kekerapan	input	24V			30V			36V
（MHz）	(dBm)	Pout(dBm)	saya(A)	η(%)	Pout(dBm)	saya(A)	η(%)	Pout(dBm)	saya(A)	η(%)
500	0	39.8	1.37	29.04%	41.39	1.58	29.06%	42.6	1.74	34.86%
600	0	40.9	1.3	39.43%	42.65	1.52	40.37%	43.95	1.78	46.50%
700	0	40.99	1.33	39.35%	42.89	1.55	41.84%	44.1	1.85	46.31%
800	0	41.3	1.4	40.15%	43.23	1.62	43.29%	44.7	1.79	54.96%
900	0	41.4	1.5	38.34%	43.35	1.71	42.16%	44.85	1.91	53.31%
1000	0	41.4	1.52	37.84%	43.38	1.74	41.72%	44.87	1.94	52.73%
1100	0	41.8	1.62	38.93%	43.67	1.84	42.18%	45	2.02	52.18%
1200	0	41.88	171	0.38%	43.6	1.92	39.77%	44.75	2.07	48.07%
1300	0	41.8	1.75	36.04%	43.52	1.98	37.86%	44.66	2.136	45.63%
1400	0	41.76	1.69	36.97%	43.43	1.9	38.65%	44.63	2.059	47.01%
1500	0	41.65	1.66	36.70%	43.23	1.85	37.91%	44.31	1.97	45.65%
1600	0	42	1.71	38.62%	43.61	1.92	39.86%	44.6	2.038	47.17%
1700	0	41.88	1.73	37.13%	43.45	1.95	37.83%	44.4	2.06	44.57%
1800	0	41.75	1.73	36.04%	43.34	1.98	36.33%	44.33	2.1	43.02%
1900	0	42	1.74	37.95%	43.57	1.95	38.89%	44.6	2.1	45.78%
2000	0	42.3	1.81	39.09%	43.96	2.06	40.27%	44.89	2.26	45.47%
2100	0	42.4	1.83	39.57%	44	2.11	39.68%	44.93	2.33	44.52%
2200	0	42.3	1.78	39.75%	43.84	2	40.35%	44.82	2.24	45.15%
2300	0	42.4	1.88	38.52%	43.96	2.02	41.07%	44.88	2.22	46.19%
2400	0	42.4	2	36.20%	44	2.16	38.76%	44.69	2.39	41.07%
2500	0	42.4	2.12	34.15%	43.9	2.38	34.38%	44.56	2.7	35.28%
2600	0	42.2	2.15	32.16%	43.6	2.39	31.95%	44.1	3	28.56%
2700	0	42.3	2.15	32.91%	43.94	2.72	30.36%	44.7	3.16	31.13%
2800	0	42.2	2.04	33.90%	43.96	2.55	32.53%	44.83	2.96	34.24%
2900	0	41.9	1.99	32.43%	43.71	2.39	32.77%	44.68	2.7	36.27%
3000	0	42.2	1.94	35.64%	43.97	2.25	36.96%	45.11	2.46	43.95%
3100	0	41.85	1.97	32.38%	43.66	2.17	35.68%	44.68	2.29	42.76%
3200	0	41.95	2	32.64%	43.7	2.3	33.97%	44.81	2.24	45.04%
3300	0	41.88	2.15	29.88%	43.58	2.38	31.94%	44.66	2.2	44.31%
3400	0	41.74	2.18	28.53%	43.54	2.42	31.12%	44.64	2.3	42.18%
3500	0	41.42	2	28.89%	43.28	2.43	29.19%	44.34	2.44	37.11%
3600	0	41.22	2	27.59%	43.17	2.44	28.35%	44.31	2.52	35.68%
3700	0	40.92	2	25.75%	42.88	2.34	27.65%	44	2.62	31.96%
3800	0	40.79	2.17	23.03%	42.51	2.43	24.45%	43.63	2.52	30.51%
3900	0	41.15	2.15	25.26%	42.8	2.43	26.14%	43.84	2.52	32.02%
4000	0	41.58	2.09	28.68%	43.1	2.41	28.24%	44.11	2.59	33.16%
4100	0	41.72	2.04	30.35%	43.52	2.39	31.37%	44.1	2.59	33.08%
4200	0	41.8	1.88	33.55%	43.22	2.22	31.52%	44.1	2.57	33.34%
4300	0	42.13	1.92	35.44%	43.59	2.21	34.47%	44.4	2.58	35.58%
4400	0	41.87	1.97	32.53%	43.38	2.2	33.00%	44.26	2.45	36.28%
4500	0	41.73	2	31.03%	43.31	2.19	32.62%	44.2	2.47	35.50%
4600	0	40.96	2	25.99%	42.77	2.18	28.93%	43.73	2.48	31.73%
4700	0	40.49	2.01	23.21%	42.3	2.1	26.96%	43.35	2.43	29.67%
4800	0	41.18	1.98	27.61%	42.9	2.14	30.37%	44.1	2.36	36.31%
4900	0	40.46	2	23.16%	42.23	2.15	25.91%	43.4	2.22	32.85%
5000	0	40.91	2	25.69%	42.6	2.13	28.48%	43.83	2.25	35.78%
5100	0	40.64	2.14	22.56%	42.3	2.25	25.16%	43.52	2.23	33.62%
5200	0	40.78	2.25	22.16%	42.44	2.42	24.16%	43.63	2.35	32.72%
5300	0	40.91	2.21	23.25%	42.52	2.41	24.71%	43.65	2.52	30.65%
5400	0	40.92	2.32	22.20%	42.57	2.54	23.72%	43.64	2.52	30.58%
5500	0	41.28	2.32	24.12%	42.91	2.53	25.75%	43.87	2.64	30.78%
5600	0	41.31	2.32	24.28%	43	2.52	26.39%	44.04	2.62	32.25%
5700	0	41.51	2.34	25.21%	43.28	2.55	27.82%	44.27	2.64	33.75%
5800	0	41.62	2.35	25.75%	43.3	2.57	27.73%	44.26	2.67	33.29%
5900	0	41.13	2.32	23.30%	42.9	2.49	26.10%	43.92	2.58	31.86%
6000	0	41.27	2.33	23.96%	43	2.5	26.60%	43.03	2.57	26.06%
6100	0	41.11	2.35	22.89%	42.78	2.51	25.19%	43.75	2.58	30.64%
6200	0	40.64	2.28	21.18%	42.23	2.45	22.74%	43.14	2.49	27.59%
6300	0	41.15	2.24	24.24%	42.71	2.41	25.81%	43.54	2.46	30.62%
6400	0	41.06	2.2	24.17%	42.71	2.38	26.14%	43.33	2.46	29.17%
6500	0	40.67	2.18	22.30%	42.27	2.34	24.02%	43.11	2.43	28.07%
6600	0	40.67	2.2	22.10%	42.29	2.37	23.83%	43.17	2.49	27.78%
6700	0	40.62	2.18	22.05%	42.33	2.35	24.26%	43.19	2.49	27.90%
6800	0	40.95	2.2	23.57%	42.47	2.37	24.84%	43.36	2.521	28.66%
6900	0	40.66	2.15	22.56%	42.28	2.35	23.98%	43.18	2.53	27.40%
7000	0	41.28	2.12	26.39%	42.91	2.34	27.84%	43.75	2.51	31.49%
7100	0	40.73	2.04	24.16%	42.34	2.27	25.17%	43.42	2.45	29.90%
7200	0	41.15	1.98	27.42%	42.85	2.52	25.50%	43.92	2.39	34.39%
7300	0	41	1.88	27.90%	42.74	2.12	29.55%	43.68	2.31	33.67%
